Wieża z rusztowaniem z aluminium
Created with Pixso.

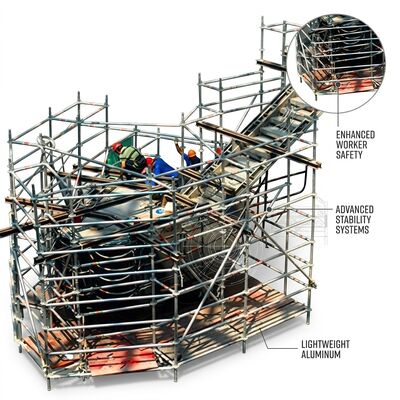

Wieża rusztowaniowa aluminiowa Push-Fit z blokadą, montaż bez użycia narzędzi, nie wymaga młotka, platforma dostępu z szybkim połączeniem, zgodna z normą EN1004

Wieża rusztowaniowa aluminiowa Push-Fit z blokadą, montaż bez użycia narzędzi, nie wymaga młotka, platforma dostępu z szybkim połączeniem, zgodna z normą EN1004

Szczegółowe informacje
Tworzywo:
Stop aluminium 6082-T6
Rozmiar platformy:
1,8 m x 0,6 m
Wysokość pracy:
2m - 12m
System połączeń:
Blokada wciskana (bez użycia narzędzi)
Materiał złącza:
A356-T6 Odlew aluminiowy
Materiał wiosenny:
17-7 PH ze stali nierdzewnej
Średnica rury:
50,8 mm
Ładowność:
200 kg/m2
Czas montażu:
Poniżej 12 minut (wieża 8 m)
Obróbka powierzchniowa:
Srebro anodowane
Typ koła:
Kółko z blokadą 200 mm
Podkreślić:

Aluminiowa wieża rusztowaniowa Push-Fit

,

Wieża rusztowaniowa z montażem bez użycia narzędzi

,

Platforma dostępu z szybkim połączeniem

Opis produktu
Krok po kroku: Wzniesienie 8-metrowej wieży

Krok 1: Pozycjonowanie ramki bazowej (0:00-1:30).Rozwinąć zestaw ramy bazowej z konfiguracji transportowej i ustawić cztery koła kołowe w pożądanym miejscu pracy.Włączyć wszystkie cztery koła hamulce poprzez naciśnięcie pedału hamulca na każdym rolorze. The base frame's laser-etched alignment marks provide visual confirmation that the frame corners form a true rectangle within ±2mm diagonal tolerance—critical for ensuring vertical standards will seat correctly in subsequent stepsJeśli powierzchnia podłogi jest nierówna, wprowadź zintegrowane śruby wyrównania w każdym rogu, regulując, aż poziom bąbelki zintegrowany z poprzecznym członkiem ramy bazowej wskazuje w zakresie 0.5 stopni poziomy w obu ośach.

Krok 2: Standardy pionowe pierwszego zatoka (1:30-3:00).Wprowadź dwa pionowe standardy pierwszej łódki do kątowych gniazd ramy bazowej.Każde standardowe siedzenia z dźwiękowym kliknięciem metalowym, gdy sprężynowy szpilki zatrzymawcze angażuje rowu uchwytu gniazda. Sprawdź, czy zielona karta wskaźnika jest rozmieszczona na obu szpilkach zatrzymania przed kontynuacją. Standardy są kolorowe z czerwonym pasem na dole i niebieskim pasem na górze,zapewnienie natychmiastowego potwierdzenia orientacji wizualnej, które zapobiega częstemu błędowi instalowania norm z góry nogami.

Krok 3: Opieki poziome i przekątne (3:00-6:30).Począwszy od najniższej pozycji pierścienia rozetowego, zainstaluj cztery sztaby poziome i dwa sztaby przekątne, które uzupełniają trójkąt konstrukcyjny pierwszego wnętrza.Każde złącze włączające wcisnąć jest wyrównany powyżej pożądanej pozycji pierścienia rozetki i mocno wcisnąć w dółWewnętrzny mechanizm zamykania dwustronnego wytwarza dźwiękowy podwójny kliknięcie pierwsze kliknięcie oznacza początkowe zaangażowanie szczęki,Drugi potwierdza pełne siedzenie z przyczepą zatrzymującą rozmieszczoną za szyiem kołnierzaZielona kartka wskaźnika wizualnego na każdym ciele złącza zapewnia dodatkowe potwierdzenie widoczne z poziomu ziemi bez wspinaczki.Wypełnij wszystkie sześć połączeń do pierwszej łodzi przed kontynuacją.Sekwencja ta zapewnia trójwymiarową sztywność przed zastosowaniem ciężaru do każdego pojedynczego punktu połączenia.

Krok 4: Instalacja pokładu platformy (6:30-7:30).Położenie pierwszego panelu platformy na pożądanej wysokości roboczej w pozycji pierścienia rozetowego.o pojemności nieprzekraczającej 10 WSamobieżność panelu umieszcza haky w kanałach odbioru.Potwierdzić, że wszystkie cztery uchwyty haków są w pełni zaangażowane poprzez wizualne sprawdzenie czerwone oznaczenie na każdym haczyku nie jest już widoczne powyżej rury uchwytyWstawia się panele ochronne poprzez włożenie szpilki w pionowe standardowe gorsze gniazda, uzupełniając system ochrony przed upadkiem.

Krok 5: Górne zatoki i ostatnia platforma (7:30-8:00+).Dodatkowe rejony podążają za identyczną sekwencją standardów, opraw i pokładów platform, pracując w górę jeden rejony na raz.Metodologia budowy od wewnątrz oznacza, że wszystkie komponenty dla następnej łodzi są przekazywane z ukończonego poziomu platformy poniżejCała 8-metrowa wieża, złożona z czterech 2-metrowych zatok,jest w pełni wzniesiony i gotowy do dostępu w ciągu poniżej 8 minut przez przeszkoloną dwustronną załogę.

Kluczowe cechy
  • 55% redukcja czasu montażu:Beznarzędny układ wciskujący eliminuje pozycjonowanie młotka i uderzanie w około 48 punktów połączenia w 8-metrowej wieży, zmniejszając całkowity czas montażu z 18 do poniżej 8 minut.
  • Dwukrotne kliknięcie potwierdza:Każdy z złączy wytwarza dwustopniowy sygnał akustyczny: pierwszy kliknięcie w celu zaangażowania szczęki, drugi kliknięcie w celu całkowitego uruchomienia kamy, eliminując wymagania weryfikacji połączenia po montażu.
  • Sekwencja zabezpieczeń z wnętrza:Wszystkie elementy górnej łodzi są instalowane z już ukończonej platformy poniżej, co zapewnia, że instalator nigdy nie pracuje z niezabezpieczonej pozycji podczas budowy wieży.
  • Standardowa orientacja kolorowa:Czerwony pas bazowy i niebieski pas górny na każdym standardzie pionowym zapobiegają instalacji zwróconej do góry nogami, eliminując powszechny błąd montażowy zidentyfikowany w badaniach obserwacyjnych w terenie.
  • Zielony wskaźnik wizualny na każdym złączu:Dodatkowe potwierdzenie wizualne w każdym punkcie połączenia jest widoczne z poziomu ziemi bez wspinaczki, co umożliwia szybką inspekcję przed użyciem przez nadzorców bezpieczeństwa.
  • 10Weryfikacja fabryczna cyklu:Zestawy złączy inwestycyjnych 7075-T6 są poddawane zautomatyzowanym testom cyklicznym symulującym dziesięciolecie intensywnego użytkowania, znacznie przekraczając przewidywaną żywotność wynajmu floty.
Specyfikacje techniczne
ParametrySpecyfikacja
Rodzaj połączeniaZamykacz z przegubowym układem (bez narzędzi)
Materiał złączaA356-T6 Inwestycja
Materiał sprężynowy17-7 PH stali nierdzewnej
Wymiary platformy10,8m x 0,6m
Zakres wysokości roboczej2m - 12m
Klasa materiałuStop aluminium 6082-T6
Średnica rury500,8 mm
Ściana rury10,8 mm
Czas montażu (8 m)Mniej niż 8 min (2 załogi)
Pojemność ładunkowa200 kg/m2
Obsługa powierzchniSrebro anodowane
Koło200 mm odblokowalny kastor
StandardowyEN1004:2004
Opakowania i zapewnienie jakości

Wszystkie złącza blokady są wstępnie zainstalowane na końcach sprzęgła, co wymaga zerowego montażu pola.Opakowania ze sklejki z indywidualnymi obudowami rur i pokrywkami ochronnymi z łączników. 24-miesięczna gwarancja obejmująca cały system, w tym mechanizmy złącza.
